- 产品规格
- 测试规范
- 外形图
-
规格
零件编号
8056960
电性能指标参数
频率范围 (MHz)
Port 1
Port 2
Port 3
Port 4
889-954
1710-1830
1880-2025
2515-2675
插入损耗 (dB)
≤0.6dB
波动(dB) ≤0.5dB
回波损耗/VSWR
≤ 18dB
隔离度(dB)
≥80
互调 (dBc)
≤-145 (3rd order; with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤200 W(avg.)
环境
工作温度
-20°C 至 +65°C 贮存温度
-40°C 至 +85°C 相对湿度
5% - 95%
应用
室内或室外(IP65)
机械
连接器
N-Female
尺寸
162*132*46.5mm(不含接头)

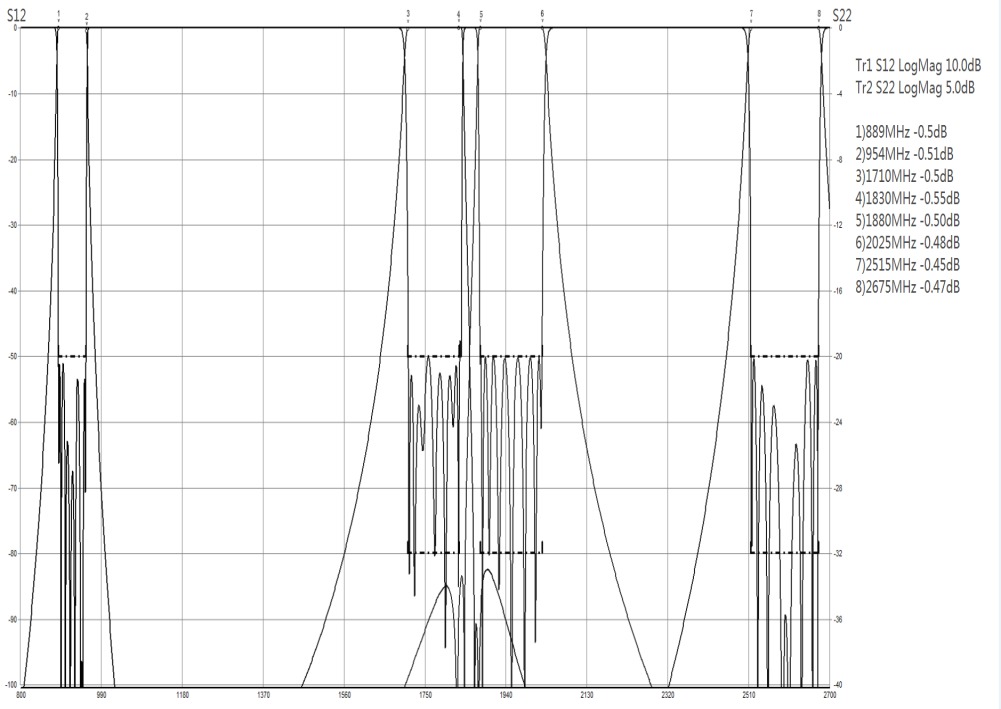

S型曲线图
原理图，示意图
配件
包装信息
物品
尺寸规格（mm） PCS
内盒
外箱
产品数量(pcs)
重量(kg)
内盒
250*225*103
1 /
/
1 1.4 外箱
525*525*265
1 10
/
10
15 运输
1000*1200*1445
1 200
24 200
315 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
