- 产品规格
- 测试规范
- 外形图
-
规格
零件编号
80822
电性能指标
频率范围 (MHz)
698-3800
插入损耗 (dB)
≤3.5
隔离度(dB) ≥25
回波损耗/VSWR
≤-19dB/1.25
互调 (dBc)
≤-150/155/160 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤300 W(avg.)
环境
工作温度
-20°C 至 +65 °C
贮存温度
-40°C 至 +85 °C
相对湿度
5% - 95%
应用

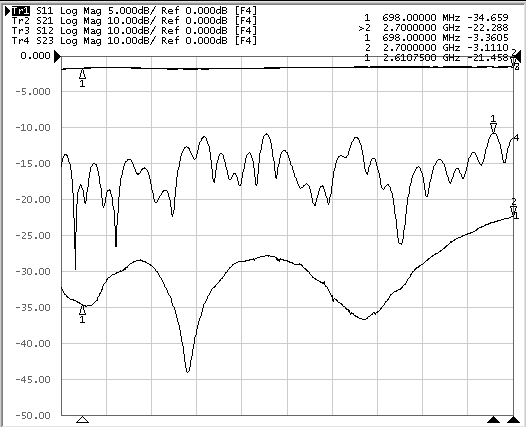

室内或室外 (IP67) S参数曲线图
原理图，示意图
产品代码 类型
重量（kg） 尺寸（mm） 连接器 8082252
单机 ≤0.6
133.5*42.5*29.5
16/7 Female
8082251
单机 ≤0.5
133.5*42.5*29.5
4.3-10 Female
8082250
单机 ≤0.5
133.5*42.5*29.5
N- Female
包装信息
物品
尺寸规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
205*125*60
1 /
/
外箱
470*280*350
1 /
运输
1000*1200*1520
1 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
