86003 - DTMA-1800M-2BTS2ANT

产品描述:

图片名称

所属分类:

塔顶放大器

图片名称

关键词:

零售价

市场价

数量
-
+

库存剩余

隐藏域元素占位

  • 产品规格
  • 测试规范
  • 外形图
  • 规格

    Part No.

    8600360

    RX



    Frequency(MHz)

    1710-1785MHz

    Band width

    75MHz

    Gain

    12dB±1dB

    Gain Fluctuation

    1.0dB typ., 1.25dB max

    Noise Figure

    1.6dB typ.,1.8dB max

    Group Delay

    45 ns max over any 5MHz in Rx band

    Return loss in by-pass mode

    14dB min

    Return loss in normal mode

    18dB min

    Max Input Power

    <12dBm

    Insert loss in by-pass mode

    2.5dB typ., 2.85dB max

    Impedance

    50Ω

    Output 1 dB compression pint

    12dBm min

    Output IP3

    25dBm min

    TX



    Frequency Range(MHZ)

    1805-1880MHz

    Band width

    75 MHz

    Insert loss

    0.40dBtyp.,0.60dB max

    Return loss

    18dB min

    Group Delay

    45 ns max over any 5MHz in Rx band

    Average Power

    200W

    Max Power

    2.0KW

    Inter-modulation

    products in RX band

    ≤ 150dBc (2 Tx carriers at +43 dBm) (Power up)

    Environmental Characteristics

    Operating temperature

    –40~ +65 °C

    Relative humidity

    5 to 95%

    IP rating

    Indoor or outdoor (IP67)

    MTBF

    > 1 000 000 hours (per TMA)

    EMC

    According to ETS 300 342-3

    DC and Alarm Characteristics

    AISG mode/No AISG mode

    DC supply

    10–30 V

    Operating current per TMA

    (without RET)

    Nom. 280mA at 10 V, Nom. 110 mA at 30V

    Alarm management

    AISG mode

    Mechanical Characteristics

    Material

    铝制外壳 Aluminium housing

    Connectors

    4 pcs Din-female(long neck)

    Mounting

    墙壁安装:带4个螺钉(最大直径8mm),抱杆安装:配带喉箍

    Wall mounting: with 4 screws (max. 8mm diameter),Mast mounting: with additional clamp set

    Weight

    5.5kg

    Dimensions

    290x225x76mm(无连接器)



    原理图

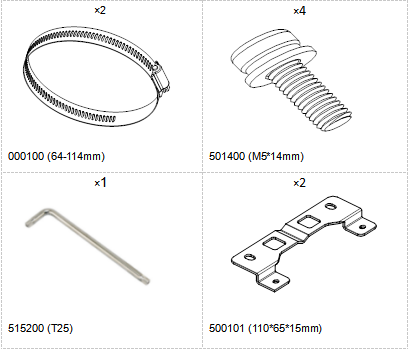

    附件



    包装信息

    物品

    规格(mm)

    PCS

    内盒

    外箱

    产品数量

    重量(kg)

    内盒

    380*212*165

    1 - - 1 5.8

    外箱

    435*385*350

    1 4 - 4 23.5

    运输

    1000*1200*1520

    1 80 24 80 575



  • 测试规范

    测试项目

    SPL

    互调分析仪

    LOT

    网络分析仪

    ☑常温指标

    Kaelus IQA-0703C (758-803)

    ☑Agilent E5071C

    ☑低温指数

    Kaelus IBA-0790B(791-821)

    □Agilent E5061B

    ☑高温指数

    Kaelus IQA-0901C(925-960)

    □Agilent E5063A

    ☑模拟振动测试

    Kaelus IQA-1800C(1805-1880)

    □Agilent E5071B 四通道

    ☑电源测试

    Kaelus IQA-21001C(2110-2170)

    /

    ☑盐雾测试

    PIMTEK 2600SBT(2620-2690)

    Agilent calibrator

    ☑雨水测试

    PIMTEK 800S(869-894)

    ☑machinery 80532F

    ☑互调测试

    PIMTEK 1900SBT(1930-1990)

    □machinery 85033E

    ☑气密性测试

      /

    □machinery 85054D

    ☑目检

      /

    □Electron N4431B
