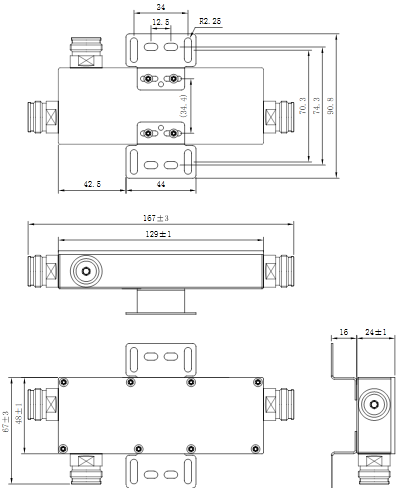

- 外形图
-
规格
零件编号 83507A
耦合度 代码(N-F)
代码(4.3-10)
代码(16/7)
插入损耗
隔离
5 dB±0.9
8350710
8350720
8350730
2.3dB max
25 dB min
6 dB±0.9
8350711
8350721
8350731
1.8 dB max
26 dB min
7 dB±1
8350712
8350722
8350732
1.5 dB max
27 dB min
8 dB±1.1
8350713
8350723
8350733
1.4 dB max
28 dB min
10 dB±1.2
8350714
8350724
8350734
1.0 dB max
30 dB min
13 dB±1.2
8350715
8350725
8350735
0.7dB max
33 dB min
15 dB±1.2
8350716
8350726
8350736
0.5 dB max
35 dB min
20 dB±1.3
8350717
8350727
8350737
0.5 dB max
40 dB min
30 dB±1.5
8350718
8350728
8350738
0.4 dB max
48 dB min
驻波比
≤1.30
互调
≤150/155/160dBc (with 2×20W)
阻抗
50 Ω
输入功率
≤300 W (avg.)
工作温度
-25 °C 至 +75 °C
贮存温度
-40 °C 至 +85 °C
相对湿度
5% - 95%
应用
户外 (IP67) 重量
0.5kg
尺寸
129*48*23.5mm(不含接头) 原理图，示意图
典型衰减曲线
包装信息
物品
规格(mm) PCS
内盒
外箱
产品数量
重量(kg)
内盒
195*87*41
1 /
/
1 0.51 外箱
450*405*140
1 30
/
30
16 运输
1000*1200*1600
1 900
30 900
500 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
