规格
零件编号
80292
电性能指标参数
频率范围 (MHz)
Port1
Port2
Port3
Port4
Port5
Port6
824-885
890-960
1710-1880
1920-2170
2300-2700
3300-3800
插入损耗 (dB)
≤0.5 typ@ Port1， Port2
≤0.5 Max@ Port3， Port4，Port5， Port6
隔离度(dB) ≥50
回波损耗/VSWR
≤-20dB/1.22
互调 (dBc)
≤-150/155 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤200 W (avg.)
DC/AISG By-pass(max. 3000mA)
防雷保护
10KA; 10/350μs pulse
环境
工作温度
-20°C 至 +65 °C
贮存温度
-40°C 至 +85 °C
相对湿度
5% - 95%
应用
室内或室外 (IP67) 典型衰减曲线
原理图，示意图

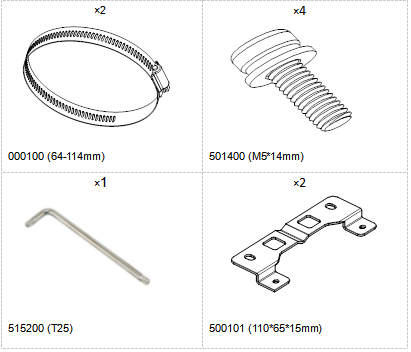

配件
产品代码 类型
直流通行证 重量（kg） 尺寸（mm） 连接器 8029250
单机 DC by pass ≤4.5
330*200*59
4.3-10 Female
8029251
双机 DC by pass ≤9
330*200*122
4.3-10 Female
8029260
单机 DC by pass ≤4.5
330*200*59
7/16 Female
8029261
双机 DC by pass ≤9
330*200*122
7/16 Female
包装信息
单机
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
380*300*110
1 /
/
1 4.5 外箱
390*310*360
1 3
/
3
14.4 运输
1000*1200*1560
1 108
36 108
518 双机
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
380*300*170
1 /
/
1 9 外箱
620*390*540
1 6 /
6
55 运输
1000*1200*1470
1 48 8 48
460 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
