- 产品规格
- 测试规范
- 外形图
-
规格
零件编号
80702
电性能指标参数
频率范围 (MHz)
Port1
Port2
825-960
1710-2700
插入损耗 (dB)
≤0.7
隔离度(dB) ≥65
抑制(dB)
≥30(750-805) 回波损耗/VSWR
≤-20dB/1.22
互调 (dBc)
≤-150/155/160 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤200 W (avg.)
环境
工作温度
-20°C 至 +65 °C
贮存温度
-40°C 至 +85 °C
相对湿度
5% - 95%
应用

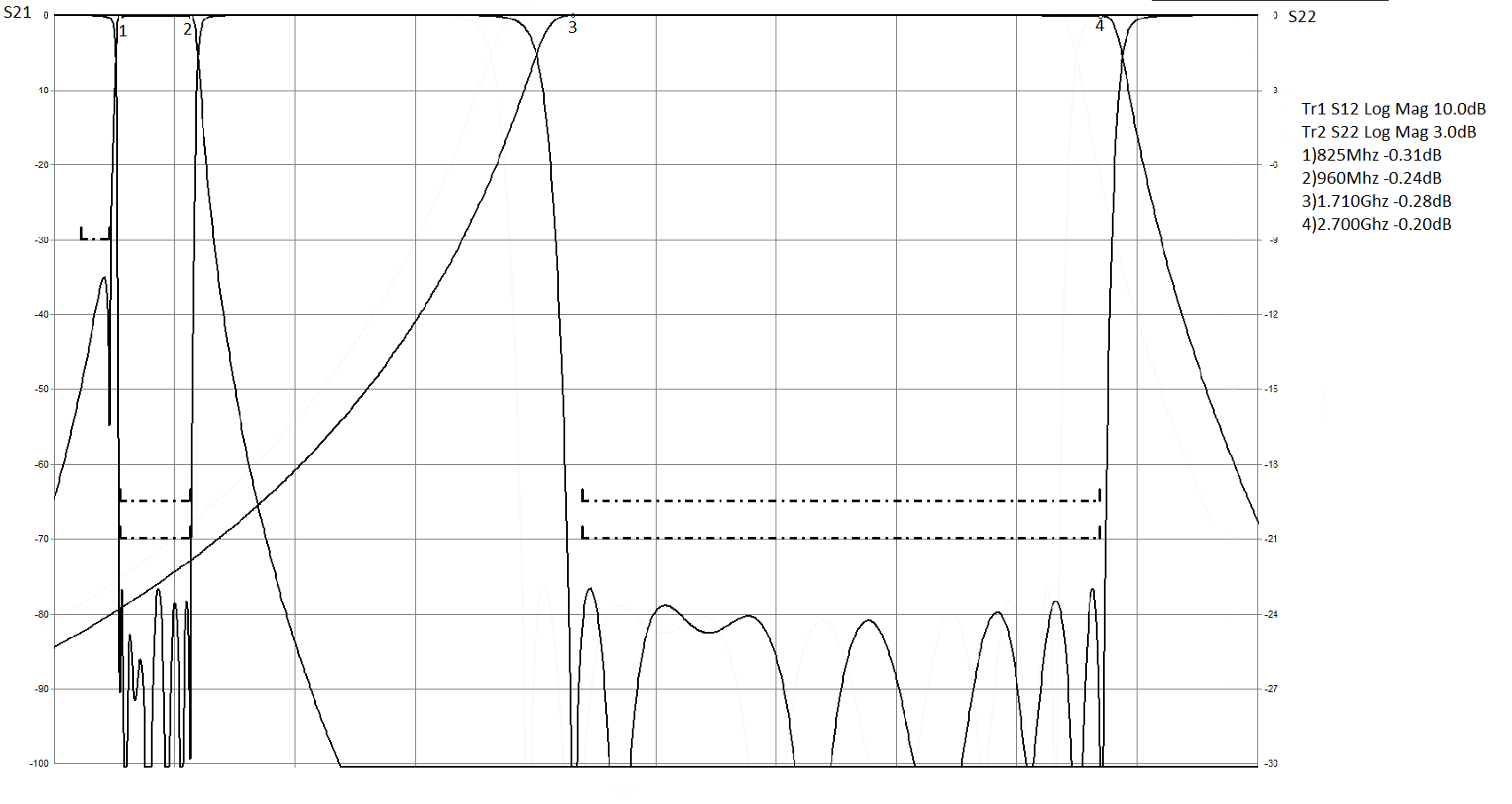

室内或室外 (IP67) 典型衰减曲线
原理图，示意图
配件
产品代码 类型
直流通行证 重量（kg） 尺寸（mm） 连接器 8070250
单机 No
≤1.8
181*103*52
4.3-10 Female
8070251
双机 No
≤3.6
181*103*106
4.3-10 Female
8070260
单机 No
≤1.8
181*103*52
7/16 Female
8070261
双机 No
≤3.6
181*103*106
7/16 Female
包装信息
单机
物品
规格（mm） PCS
内盒
外箱 产品数量
重量(kg)
内盒
300x165x107
1 /
/ 1 1.8 外箱
305x340x230
1 4
/ 4
8.5 运输
1000*1200*1500
1 216
54 216
475 双机
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
300x165x161
1 /
/
1 3.6 外箱
305x340x347 1 4 /
4
15.8 运输
1000*1200*1508
1 144 36 144
585
-
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
