规格
零件编号
80659
电性能指标参数
频率范围 (MHz)
Port1
Port2
Port3
380-960
1710-1880
1920-2180
插入损耗 (dB)
≤0.3
隔离度(dB) ≥50
回波损耗/VSWR
≤-20dB/1.22
互调 (dBc)
≤-150/155/160 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤200 W (avg.)
DC/AISG
By-pass(max. 3000mA)
防雷保护
10KA; 10/350μs pulse
环境
工作温度
-20°C 至 +65 °C
贮存温度
-40°C 至 +85 °C
相对湿度
5% - 95%
应用

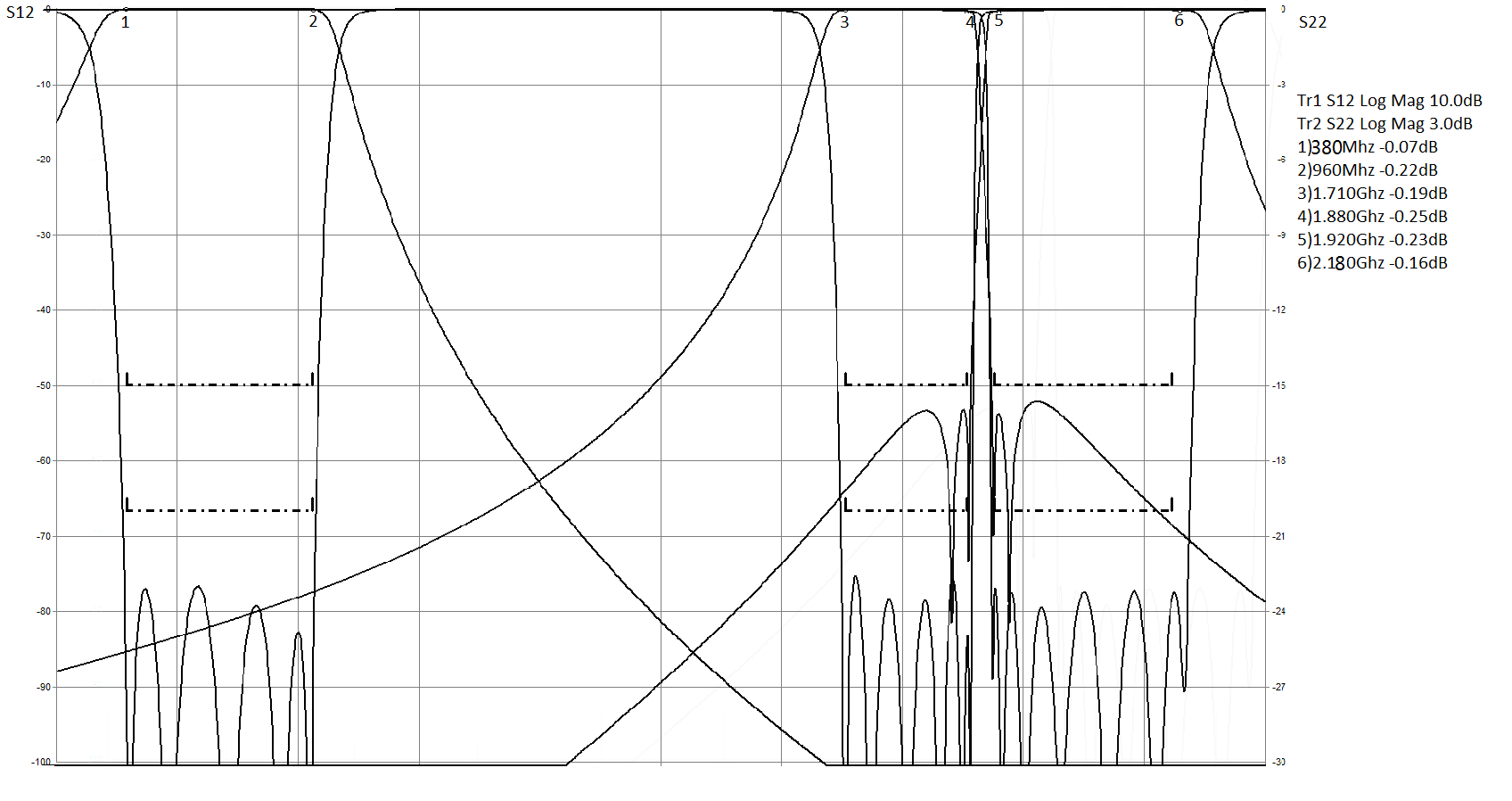

室内或室外 (IP67) 典型衰减曲线
原理图，示意图
配件
产品代码 类型
直流通行证 重量（kg） 尺寸（mm） 连接器 8065970
单机 DC by pass ≤2.3
168*147*51
4.3-10 Female
8065971
双机 DC by pass ≤4.6
168*147*103
4.3-10 Female
8065960
单机 DC by pass ≤2.3
168*147*51
DIN- Female
8065961
双机 DC by pass ≤4.6
168*147*103
DIN- Female
包装信息
单机
物品
规格（mm） PCS
内盒
外箱 产品数量
重量(kg)
内盒
304*185*131
1 /
/ 1 2.3 外箱
390*325*400
1 4
/ 4
9.3 运输
1000*1200*1320
1 108
27 108
255 双机
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
280*160*210
1 /
/
1 4.6 外箱
440*300*330
1 4 /
4
18.5 运输
1000*1200*1440
1 128 32 128
610
-
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑ Kaelus IQA-0703C (758-803)
□ ☑Agilent E5071C
☑低温指数
☑ Kaelus IBA-0790B(791-821)
□ □Agilent E5061B
☑高温指数
☑ Kaelus IQA-0901C(925-960)
☑ □Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑ □Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
☑ / ☑盐雾测试
□ PIMTEK 2600SBT(2620-2690)
□ Agilent calibrator
☑雨水测试
☑ PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
□ PIMTEK 1900SBT(1930-1990)
□ □machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
