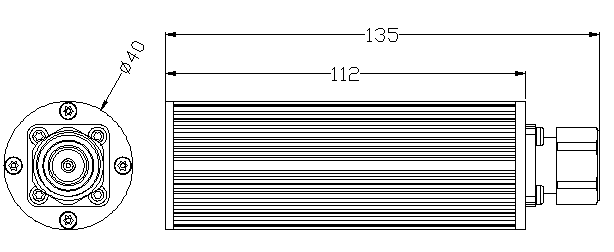

- 外形图
-
规格
零件编号
87163
电性能指标参数
频率范围 (MHz)
DC-6000
回波损耗/VSWR
≤-19dB/1.25
互调 (dBc)
≤-150/155/160 (with 2×5W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤10 W (avg.)
环境 工作温度
-25°C 至 +65 °C 贮存温度
-40°C 至 +85 °C 相对湿度
5% - 95%
应用
室内或室外 (IP65)
机械
连接器
4.3-10 ， 16/7， N 包装
1pc /盒

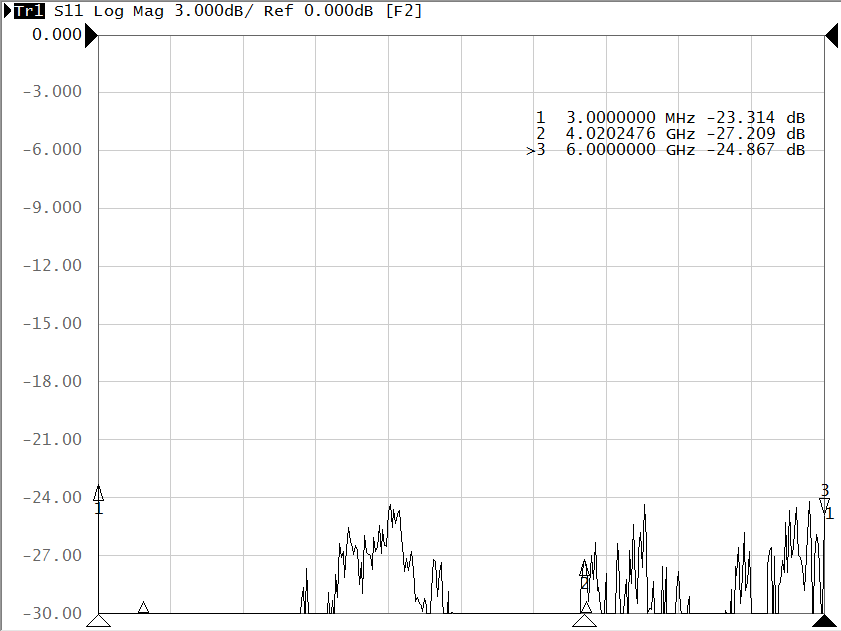

典型衰减曲线
原理图，示意图
产品代码 类型
重量（kg） 尺寸（mm） 连接器 8716310
单机 ≤0.42
Φ40*135mm
7/16-F
8716311
单机 ≤0.42 Φ40*135mm
7/16-M
8716320
单机 ≤0.42 Φ40*135mm
4.3-10-F
8716321
单机 ≤0.42 Φ40*135mm
4.3-10-M
8716330
单机 ≤0.42 Φ40*135mm
N-F
8716331
单机 ≤0.42 Φ40*135mm
N-M
包装信息
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
70*70*170
1 /
/
1 0.45 外箱
385*358*185
1 25
/
25
12 运输
1000*1200*1600
1 700
28 700
336 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
