规格
零件编号
82078B
电性能指标参数
频率范围 (MHz)
1920-1935&2110-2125
插入损耗 (dB)
≤1.8/0.5
隔离度(dB) ≥50@1940-2000
回波损耗/VSWR
≤-20dB/1.22
互调 (dBc)
≤-150/155/160 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤200 W (avg.)
DC/AISG By-pass(max. 3000mA)
防雷保护
10KA; 10/350μs pulse
环境
工作温度
-10°C 至 +55 °C
贮存温度
-30°C 至 +75 °C
相对湿度
5% - 95%
应用

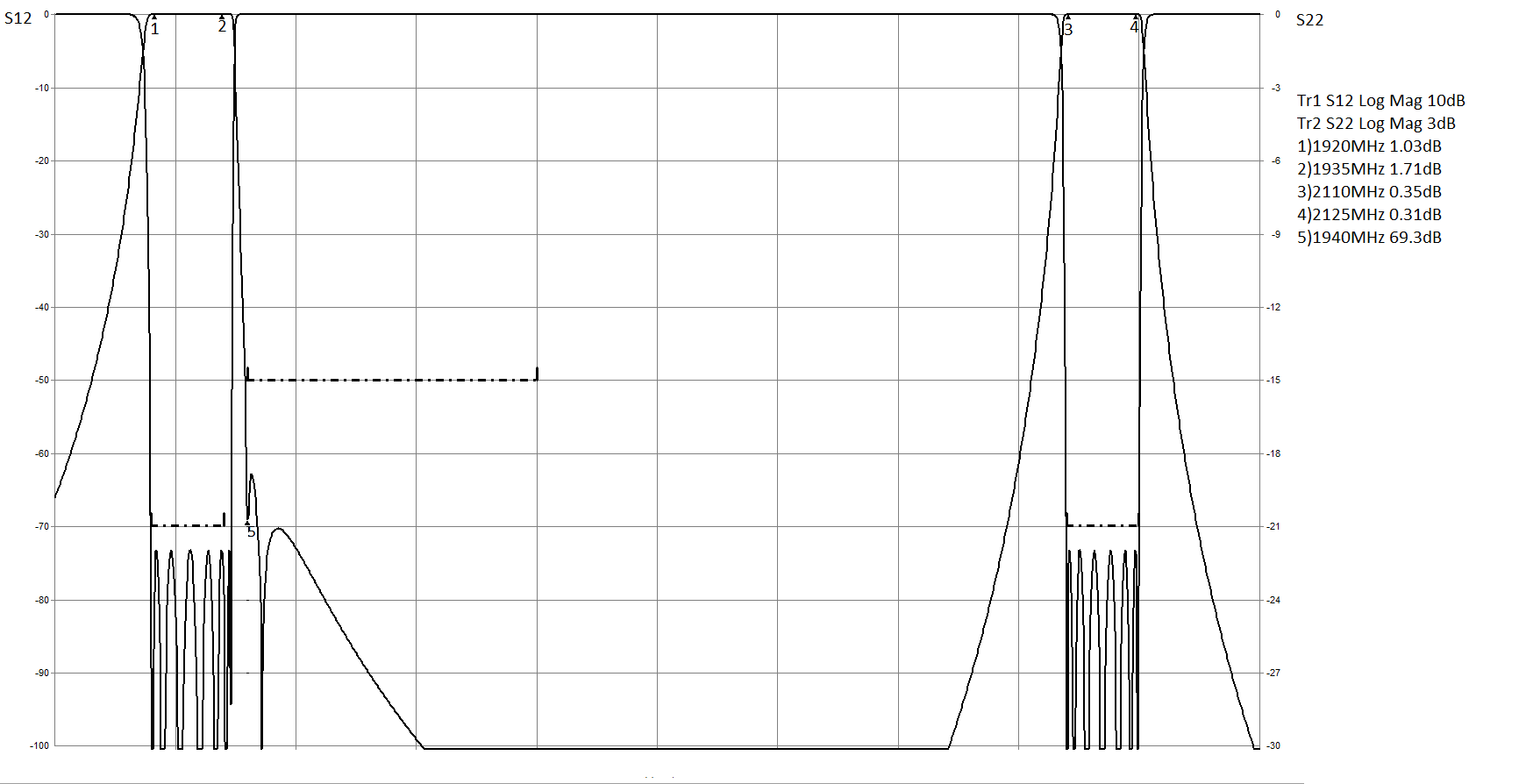

室内或室外 (IP67) S型曲线图
原理图，示意图
配件
产品代码 类型
DC by pass 重量（kg） 尺寸（mm） 连接器 8207874
单机 DC by pass ≤2.2
222*147*71
4.3-10 F/M
8207864
双机 DC by pass ≤4.4
222*147*146
DIN-F/M
包装信息 单机
物品
尺寸规格（mm） PCS
内盒
外箱
产品数量(pcs)
重量(kg)
内盒
315*224*108
1 /
/
1 2.2 外箱
480*345*360
1 6
/
6
15.2 运输
1000*1200*1560
1 144
24 144
380 双机
物品
尺寸规格（mm） PCS
内盒
外箱
产品数量(pcs)
重量(kg)
内盒
362*228*228
1 /
/
1 4.4 外箱
475*375*465
1 4
/
4
18.8 运输
1000*1200*1515
1 72
18 72
354 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
