- 产品规格
- 测试规范
- 外形图
-
规格
零件编号
82520
电性能指标参数
频率范围 (MHz)
889-960
插入损耗 (dB)
≤1.3
隔离度(dB) ≥60@DC-880
回波损耗/VSWR
≤-20 dB/1.22
互调 (dBc)
≤-150 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤100W (avg.)
环境
工作温度
-20°C 至 +65°C 贮存温度
-40°C 至 +85°C 相对湿度
5% - 95%
应用

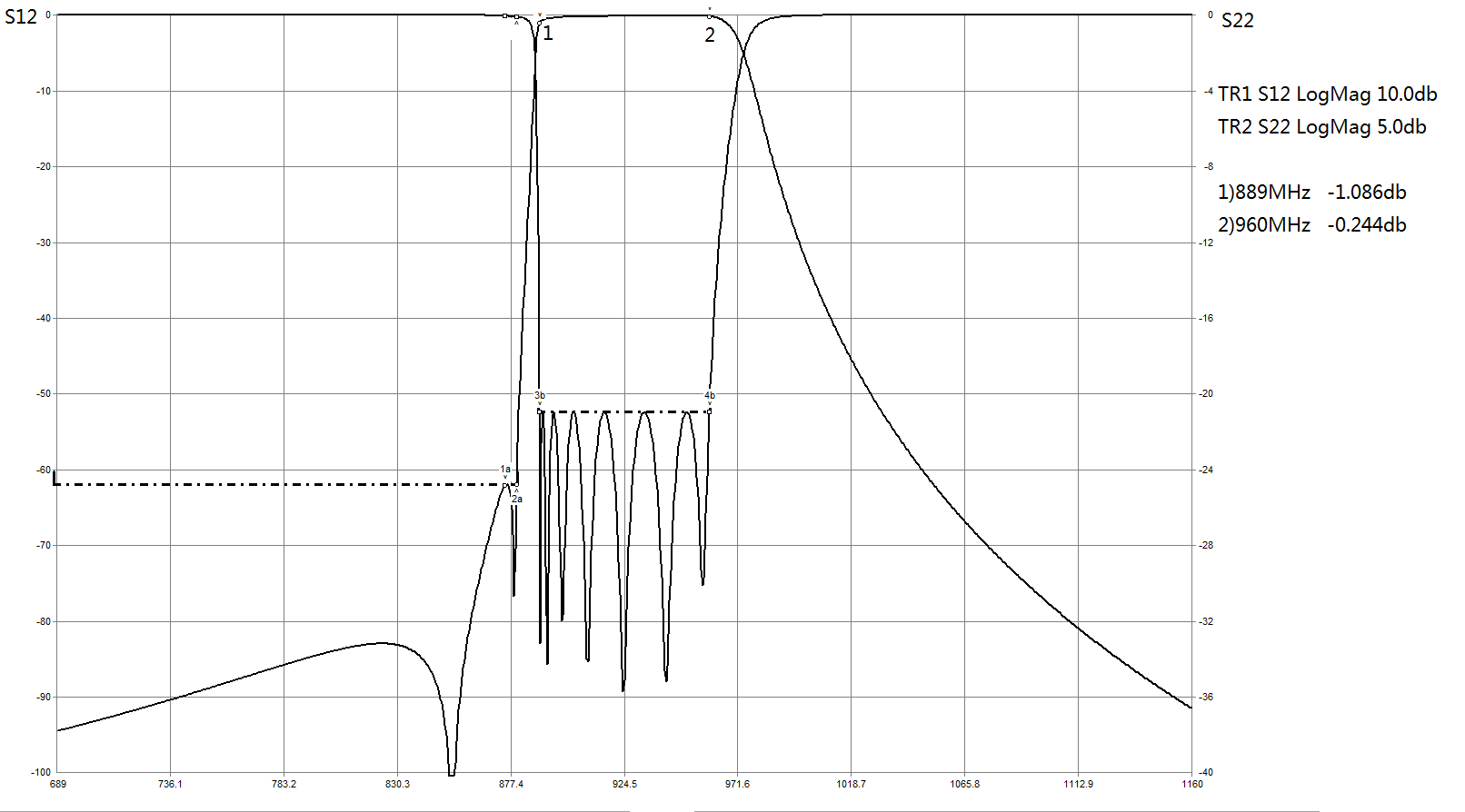

室内或室外 (IP65) 典型衰减曲线
原理图，示意图
产品代码 类型
直流通行证 重量（kg） 尺寸（mm） 连接器 8252030
单机 NO ≤1.2
190*75*57.3
DIN-F/M
8252031
单机 NO ≤1.2
190*75*57.3
4.3-10F/M
包装信息
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
315*102*80
1 /
/
1 1.3 外箱
325*320*276
1 9
/
9
12 运输
1000*1200*1500
1 405
45 405
570 -
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑
Kaelus IQA-0703C (758-803)
□
☑Agilent E5071C
☑低温指数
☑
Kaelus IBA-0790B(791-821)
□
□Agilent E5061B
☑高温指数
☑
Kaelus IQA-0901C(925-960)
☑
□Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑
□Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□
/ ☑盐雾测试
☑
PIMTEK 2600SBT(2620-2690)
☑
Agilent calibrator
☑雨水测试
☑
PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑
PIMTEK 1900SBT(1930-1990)
□
□machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
