- 产品规格
- 测试规范
- 外形图
-
规格
零件编号
80710
电性能指标参数
频率范围 (MHz)
Port1
Port2
Port3
555-2180
2300-2360
2500-2690
插入损耗 (dB)
≤0.4
隔离度(dB) ≥60
回波损耗/VSWR
≤-20dB/1.22
互调 (dBc)
≤-160 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤100 W(avg.)
DC/AISG
By-pass(max. 3000mA)
防雷保护
10KA; 10/350μs pulse
环境
工作温度
-20°C 至 +65 °C
贮存温度
-40°C 至 +85 °C
相对湿度
5% - 95%
应用

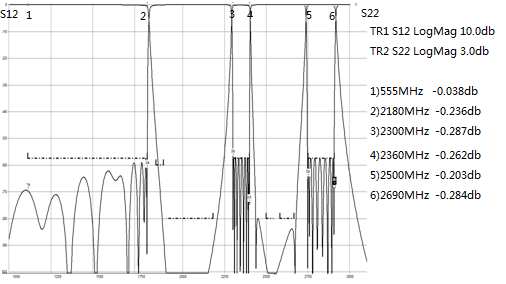

室内或室外 (IP67) 典型衰减曲线
原理图，示意图
配件
产品代码 类型
直流通行证 重量（kg） 尺寸（mm） 连接器 8071050
单机 DC by pass ≤2
169*146*48.5
4.3-10 Female
8071051
双机 DC by pass ≤4
169*146*102.5
4.3-10 Female
8071060
单机 DC by pass ≤2
169*146*48.5
7/16 Female
8071061
双机 DC by pass ≤4
169*146*102.5
7/16 Female
包装信息
单机
物品
规格（mm） PCS
内盒
外箱 产品数量
重量(kg)
内盒
280*210*160
1 /
/ 1 2 外箱
440*300*330
1 4
/ 4
8.1 运输
1000*1200*1440
1 128
32 128
285 双机
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
280*210*214
1 /
/
1 4 外箱
440*300*450
1 4 /
4
16.1 运输
1000*1200*1470
1 96 24 96
405
-
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
☑ Kaelus IQA-0703C (758-803)
□ ☑Agilent E5071C
☑低温指数
☑ Kaelus IBA-0790B(791-821)
□ □Agilent E5061B
☑高温指数
☑ Kaelus IQA-0901C(925-960)
☑ □Agilent E5063A
☑模拟振动测试
☑
Kaelus IQA-1800C(1805-1880)
☑ □Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□ / ☑盐雾测试
☑ PIMTEK 2600SBT(2620-2690)
☑ Agilent calibrator
☑雨水测试
☑ PIMTEK 800S(869-894)
□
☑machinery 80532F
☑互调测试
☑ PIMTEK 1900SBT(1930-1990)
□ □machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
