规格
零件编号
80705
电性能指标参数
频率范围 (MHz)
Port1
Port2
Port3
Port4
698-798&1695-1780&2110-2180
814-896&2300-2360
1850-2000&2496-2690
617-688&3500-3800
插入损耗 (dB)
≤0.8
隔离度(dB) ≥35
回波损耗/VSWR
≤-20dB/1.22
互调 (dBc)
≤-150/155/160 (with 2×20W)
阻抗 (Ω)
50 Ω
输入功率 (W)
≤200 W(avg.)
环境
工作温度
-20°C 至 +65 °C
贮存温度
-40°C 至 +85 °C
相对湿度
5% - 95%
应用
室内或室外 (IP67) 典型衰减曲线
原理图，示意图

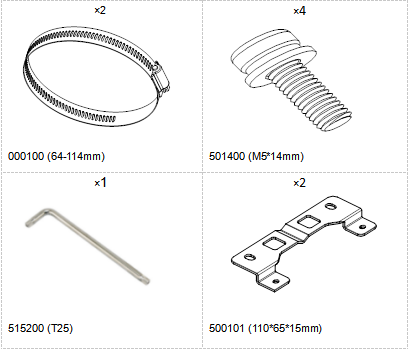

配件
产品代码 类型
直流通行证 重量（kg） 尺寸（mm） 连接器 8070550
单机 DC by pass ≤4.8
268*195*96
4.3-10 Female
8070551
双机 DC by pass ≤9.5
268*195*197
4.3-10 Female
8070560
单机 DC by pass ≤4.8
268*195*96
DIN- Female
8070561
双机 DC by pass ≤9.5
268*195*197
DIN- Female
包装信息
单机
物品
规格（mm） PCS
内盒
外箱 产品数量
重量(kg)
内盒
/ / /
/ / / 外箱
328*290*282
1 / / 2
5.2 运输
1045*930*640
1 36
18 36
205 双机
物品
规格（mm） PCS
内盒
外箱
产品数量
重量(kg)
内盒
/ / /
/
/ / 外箱
328*290*282
1 / /
1
10 运输
1045*930*640
1 18 18 18
195
-
测试规范
测试项目
SPL
互调分析仪
LOT
网络分析仪 ☑常温指标
□ Kaelus IQA-0703C (758-803)
□ ☑Agilent E5071C
☑低温指数
□ Kaelus IBA-0790B(791-821)
□ □Agilent E5061B
☑高温指数
□ Kaelus IQA-0901C(925-960)
□ □Agilent E5063A
☑模拟振动测试
☑ Kaelus IQA-1800C(1805-1880)
□ □Agilent E5071B 四通道
☑电源测试
☑
Kaelus IQA-21001C(2110-2170)
□ / ☑盐雾测试
☑ PIMTEK 2600SBT(2620-2690)
☑ Agilent calibrator
☑雨水测试
☑ PIMTEK 800S(869-894)
☑ ☑machinery 80532F
☑互调测试
☑ PIMTEK 1900SBT(1930-1990)
☑ □machinery 85033E
☑气密性测试
/ □machinery 85054D
☑目检
/ □Electron N4431B
-
